様々な現場でご利用頂ける合計18種類
と様々なオプションをご用意しています。

回転自在アイボルト「コディプロ」はスタンダードのダブルスイベルリング、シャックルの大きなダブルスイベルシャックル、横方向に回転するスイベルアイボルト、フックがついたダブルスイベルフックなど、0.07tから125.0tまでご用意があります。
クリーンルームで使用できるステンレス316L製や、雌ねじなどもあります。
ロングボルト、半ねじ、スペーサーなどの製作品もご注文から約2週間で納品が可能ですので、お気軽にお問い合わせください。

総合カタログをダウンロード
シャックル画像

サイズ:M5〜M24 / 使用重荷:0.07t〜8.5t
ダブルスイベルリング
雄ねじ 雌ねじ ステンレス316L 溶接

小さく強度ありコンパクトサイズなので隙間や狭い場所にも適しています。

DSR
ダブルスイベルリング
サイズ
M5〜M42
使用荷重
0.07t〜8.5t
ダウンロード
PDF CAD
FE.DSR
雌ネジ
ダブルスイベルリング
サイズ
M8〜M22
使用荷重
0.4t〜3.5t
ダウンロード
PDF CAD
WE.DSR
溶接
ダブルスイベルリング
サイズ
使用荷重
2.0t/5.0t
ダウンロード
PDF
SS.DSR
ステンレス
ダブルスイベルリング
サイズ
M6〜M30
使用荷重
0.1t〜3.0t
ダウンロード
PDF CAD
SS.FE.DSR
ステンレス雌ネジ
ダブルスイベルリング
サイズ
M8〜M22
使用荷重
0.3t〜2.2t
ダウンロード
PDF CAD
See More
サイズ:サイズ:M24〜M150 / 使用重荷:2.7t〜125.0t
ダブルスイベルシャックル
雄ねじ 雌ねじ ステンレス316L 溶接

大きく幅広、使用荷重は最大125tシャックルが幅広なので、大きいフックやベルトスリングに最適です。

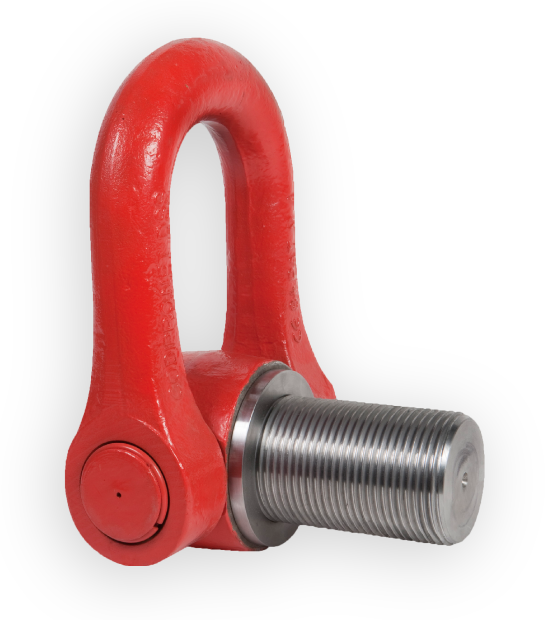

DSS
ダブルスイベルシャックル
サイズ
M24〜M100
使用荷重
4.5t〜25.0t
ダウンロード
PDF CAD
MEGA.DSS
メガ
ダブルスイベルシャックル
サイズ
M64〜M100
使用荷重
26.0t〜48.0t
ダウンロード
PDF CAD
GIGA.DSS
ギガ
ダブルスイベルシャックル
サイズ
M150
使用荷重
125.0t
ダウンロード
PDF CAD
FE.DSS
雌ネジ
ダブルスイベルシャックル
サイズ
M24〜M52
使用荷重
4.5t〜19.0t
ダウンロード
PDF CAD
WE.DSS
溶接
ダブルスイベルシャックル
サイズ
使用荷重
10t
ダウンロード
PDF
SS.DSS
ステンレス
ダブルスイベルシャックル
サイズ
M24〜M56
使用荷重
2.7t〜認証手続き中
ダウンロード
PDF CAD
SS.FE.DSS
ステンレス雌ネジ
ダブルスイベルシャックル
サイズ
M24〜M36
使用荷重
2.7t〜5.0t
ダウンロード
PDF CAD
See More
サイズ:サイズ:M8〜M48 / 使用重荷:0.4t〜15.0t
スイベルアイボルト
雄ねじ 雌ねじ ステンレス316L

ダブルスイベルリング、ダブルスイベルシャックルよりリーズナブル360°回転可能。横吊、反転、引起こしができます。

SEB
スイベルアイボルト
サイズ
M8〜M48
使用荷重
0.4t〜15.0t
ダウンロード
PDF CAD
FE.SEB
雌ネジ
スイベルアイボルト
サイズ
M8〜M36
使用荷重
0.4t〜9.0t
ダウンロード
PDF CAD
SS.SEB
ステンレス
スイベルアイボルト
サイズ
M12〜M24
使用荷重
0.55t〜2.5t
ダウンロード
PDF CAD
See More
サイズ:M8〜M42/ 使用重荷:0.3t〜12.5t
ダブルスイベルフック、トリプルスイベルリング、ダブルスイベルポイント
雄ねじ

コディプロならではのバリエーション様々な現場作業用途にも対応可能な回転自在アイボルトが他にもあります。

DSP
ダブルスイベルポイント

シリーズ最小モデル

サイズ
M8〜M20
使用荷重
0.3t〜2.5t
ダウンロード
PDF CAD
DSH
ダブルスイベルフック

ベルトスリングやワイヤスリングに、シャックルやフックなどの接続金具を使わずに取付ができます。

サイズ
M8〜M20
使用荷重
0.3t〜2.5t
ダウンロード
PDF CAD
TSR
トリプルスイベルリング

DSHより、リングの内径が幅広のため、太いフックやベルトスリングに適しています。

サイズ
M8〜M40
使用荷重
0.3t〜12.5t
ダウンロード
PDF CAD
See More
オプション
ロングボルト、スペーサー、ネジ規格各種、アダプター、オリジナル刻印、ベルタイプ、ダブルセンタリングオリジナルカラー、ロックポジション、センタリング、RFID、SEB専用トルクキー、荷物固縛用、表面接触保護ワッシャー

一つから製作可能、約2週間で納品細かいカスタマイズが可能で、様々な現場用途に対応が可能になります。
短納期で現場作業遂行を止めません。

ロングボルト

お好みの長さのボルトで製作可能。
半ねじも製作可能。
ナットとワッシャーもあります。
*使用荷重はボルト長、ねじ長によって変わりますので、都度ご確認ください。

ダウンロード
PDF
スペーサー

吊上げ時に、吊対象物に吊金具が当たらないようにするためにネジ部分に取付スペースを付けます。

ダウンロード
PDF
ねじ規格各種

コディプロ製品は様々な規格のねじで製作可能です。

【製作可能ネジ種】
M,MF,UNC,UNJ,UNJF,8UN,G/BSPP,
WW/BSW,BSF,Rd,その他

ダウンロード
PDF
アダプター

【こんな場合に】
小さいねじ径のコディプロを大きいねじ径の穴に取付たい。
Mねじのコディプロを別の規格のねじ穴に取付けたい。
*ねじ規格は種々対応可能です
もともと空いているねじ穴に合わせたコディプロを使用すると高価で、使用荷重も大きすぎるので、吊対象物に合ったコディプロを使用したい。

ダウンロード
PDF
オリジナル刻印/
オリジナルタグ

お好みの刻印、オリジナルの金属製タグを製作可能です

ダウンロード
PDF
ベルタイプ

比較的軽い吊対象物に取付られた、大きい直径のねじが切ってあるシャフト用のアタッチメント
*ねじ規格は種々対応可能です

ダウンロード
PDF
ダブルセンタリング

ねじ切りされていない貫通した穴を利用して両側から固定するための治具です

ダウンロード
PDF
オリジナルカラー/
メッキ各種

オリジナルカラーやお好みのメッキ加工が可能です

ダウンロード
PDF
ロックポジション

シャックルの角度を固定できます
吊上げ時にシャックルが動きません
動画で動きを見ていただけます。

対応モデル
DSR/DSS/DSP/DSH/TSR

ダウンロード
PDF
センタリング

吊角度が90°の時の最も弱い箇所を強化します
吊角度が90°の時の使用荷重が高くなります
吊対象物に切るねじの直径が大きくなります

対応モデル
SEB/DSR/DSS/TSR/DSP/DSH

ダウンロード
PDF
RFID

RFIDタグを埋込可能です

ダウンロード
PDF
SEB専用トルクキー

締付が簡単です
推奨トルクで締付が可能です
トルクレンチにも対応しています
耐腐食性があります

ラインナップは3種類
Key SEB-1 : SEB M8 UP ,SEB M10 UP, SEB M12 UP用
Key SEB-2 : SEB M16 UP, SEB M20 UP用
Key SEB-3 : SEB M24 UP用

ダウンロード
PDF
貨物個縛用

貨物固縛用と吊上用に使えます
LCとWLLの2つのマークがつきます
全ての製品で対応可能

ダウンロード
PDF
表面接触保護ワッシャー

厚みが25μのため、レバーアームに影響がありません
適切にボルトを締めた場合、傷や塗装剥がれを予防します
摩耗した場合は取替が簡単です

ダウンロード
PDF
See More
